The first two parts of this series took me from the pet-food business to one particular factory. Part 1 looked at the products, consumers and commercial pressures behind Effem. Part 2 followed the works at Verden and its changing relationship with the Verden-Walsroder Eisenbahn.
Now I can return to the question that started the research: what should I actually build?
Understanding the business gives the model a purpose. The factory needs ingredients and packaging, finished products need to leave, suitable empty wagons have to be available, and somebody has to organise the movements between the loading positions and the railway. Those requirements are what I want a visitor or operator to recognise.
There is also a deliberate change of date. Part 2 followed the business into 2026, when my current information is that Effem generates no VWE rail traffic. My module returns to the period when the factory gave the railway much of its work.
Choosing the Railway I Want to Represent
My historical anchor is now approximately 1984, within an operating period of 1979–1989. I divide that into 1979–1984 and 1985–1989 when preparing traffic and rolling stock for a session.
This developed from an earlier concept influenced by later photographs and track arrangements. The freight research drew me towards the 1984/85 timetable, and that made me reconsider which buildings and connections belonged in the scene. I described that change in From a 1990s Scene Back to 1984.[1]
The distinction is useful in practice. The module has a recognisable historical setting, while a particular FREMO meeting supplies a more precise operating year. It does not mean that everything which existed at some point between 1979 and 1989 can appear together.
That applies especially to the businesses around Effem. As Part 2 explained, Heibo’s siding chronology remains unresolved, with the present research pointing towards a later-1980s date. Its use in an operating exercise cannot establish its presence in 1984.
The same care is needed with the factory’s two connections. The southern connection and its development have a firmer chronology than the opening of the northern entrance. I can describe how an entrance works in the model without claiming that it was available throughout the whole operating period.
Deciding What the Module Has to Explain
At 1:160, buildings become smaller, but a large factory still occupies a great deal of space. Reproducing the complete works would also bring in areas with little connection to the railway movements I want to show.
My selection therefore starts with the relationship between the factory and its sidings. The loading positions, the tracks serving them, access for road vehicles and the route back to the VWE have to make sense together. The viewer should be able to see why a wagon is standing where it is.
The wider factory can be suggested by the buildings and boundaries around those working areas. Their arrangement needs to imply a substantial business beyond the small portion represented. Giving every building equal attention would use space without necessarily explaining more about the operation.
This is where the business story in Part 1 becomes useful. A food factory needs room for deliveries, production, storage and dispatch. A loading ramp belongs to that sequence. If I crowd tracks against buildings and leave no credible access between them, the scene may contain plenty of railway but become difficult to understand as a factory.
Compressing the Scene
Selective compression involves several decisions at once. I can shorten a building, reduce the distance between businesses, omit part of the factory or simplify a track arrangement. Each saves space, but each changes something different.
Shortening a building mainly affects its appearance. Shortening a loading track changes how many wagons can be positioned. Removing a crossover can change the route by which the locomotive reaches them. Bringing two industries closer together can remove the road space that explains how they exchange goods.
The current module overview records one significant compromise: the internal Effem crossovers visible in historical material are omitted because of the available length.[2] That is an operating change as well as a visual one. The model’s shunting sequence must work with the connections actually provided; it cannot quietly borrow a route from a photograph.
I therefore judge compression by what remains possible. Can wagons reach the loading positions? Can the locomotive get out again? Can a collection be made while other wagons remain where their work requires them? These questions are more useful than trying to retain a fixed percentage of every prototype dimension.
Putting the Scene on the Baseboard

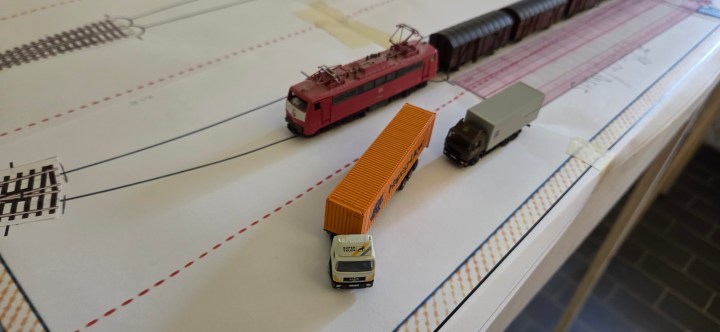

The August dress rehearsal was an important step in making those choices tangible. I had placed the full-size AnyRail printout and Peco turnout templates on the baseboard, then brought road vehicles and rolling stock into the scene.[3]
That made it possible to consider the spaces between things. The access roads, factory buildings and railway had to coexist. The rehearsal included roads of roughly 40–48 mm within the industrial scene, while Berliner Ring was planned at around 70–75 mm including pavements and adjoining green areas. These were planning dimensions, not measurements of the original roads.
Some of the vehicles were temporary placeholders from different periods. Their purpose was to help assess space and appearance, rather than establish the final historical fleet.
The distinction between a visual rehearsal and an operating trial matters. Placing wagons on a printed plan helps reveal crowding and reach. It does not establish reliable electrical pickup, coupling performance or clearance through a working turnout. Those need checking with the built track and the intended models.
As construction proceeds, I want the roads and working yards to remain part of the design, rather than become whatever space is left after laying the railway.
Building for Handling and Access
Effem/Eitze and Kuhweg form the first construction stage of my FREMO N-RE project; Verden Süd is planned to follow. The module group also needs to work within a larger meeting arrangement.[2]
That affects what I build underneath and around the scene. Track across a segment joint must remain aligned after transport. Turnout mechanisms need access for adjustment. Buildings near coupling positions must leave enough room to see and handle the wagons. A convincing factory becomes frustrating to operate if the operator cannot reach the place where the work happens.
The stated track specification uses Peco Code 55, with medium Unifrog turnouts in Effem and large Electrofrog turnouts elsewhere. Local turnout operation is part of the concept.[2] The relevant question is how those choices serve the intended movements, especially with a short factory shunter at low speed.
The detailed build will need its own account as work progresses. Here, the important point is that the operating requirements influence construction before the scenery is finished.
Two Locomotives with Different Jobs
The division between VWE work and factory work is one of the most useful features of Effem.
In the model concept, the VWE locomotive brings and collects the transfer traffic. The factory Köf II deals with Effem’s internal movements. This gives each crew a reason to be there and creates a handover between two stages of the wagon’s journey.
The working simulations use a V36 for the VWE duty and a Köf II for Effem. Those are the models used in the exercises, not an identification of the prototype VWE locomotive as a V36. The representative lengths are 60 mm and 40 mm respectively.[4]
The distinction also limits what I can infer from a successful model sequence. A convenient Köf movement outside the factory does not prove that the real factory locomotive performed it. In the default instructions, the Köf handles Effem traffic; work for other customers requires an explicit scenario exception.
Compressing Traffic Without Losing Its Purpose
Part 2 used the 1980 figures of 6,292 outward and 1,691 inward wagonloads to show the scale of Effem’s traffic. They explain why the customer mattered, but they do not prescribe the number of wagons required in a model session.
I want the smaller model flow to preserve the work behind those totals. Wagons arrive for a stated purpose, occupy space while that work takes place and become available for collection when their instructions allow it. Suitable empties must reach loading positions. Finished traffic must reach Verden Süd for the next stage of its journey.
A handful of wagons can make those relationships visible. Increasing the number beyond the available space may simply block the module.
Nor should every wagon exchange be symmetrical. An inbound refrigerated van and an empty van needed for finished products are not automatically interchangeable. The representative sliding-wall wagons used in the present exercises simplify the rolling stock; they do not reproduce the complete historical traffic mix.
The session needs a defined starting state: which wagons are present, where they stand, their physical order and whether they are loaded or empty. The incoming transfer needs the same clarity. Moving a wagon to a ramp does not itself complete loading or unloading.
What the Length Checks Reveal
The working instructions give the following lengths for the numbered trial arrangement.[4] These describe that model plan, not the prototype site.
| Location | Usable length In the trial plan | Consequence for the exercise |
|---|---|---|
| Effem north ramp (P11) | 325 mm | Three representative 97 mm wagons total 291 mm before coupling gaps |
| Effem south ramp (P12) | 535 mm | Five such wagons total 485 mm before coupling gaps |
| Effem continuous holding track (P07) | 1,170 mm | Standing wagons must still leave the next required route accessible |
| Berliner Ring working approach (P08) | 295 mm | Local movements normally remain short of the road |
| Authorised extension across Berliner Ring (P09) | Additional 220 mm | Makes 515 mm available to the module end when the scenario permits its use |
A simple example shows why the locomotive matters. Two representative Effem wagons with the Köf total 234 mm over buffers. Three with the Köf total 331 mm, which exceeds the 295 mm approach even before allowing for the actual couplers.
Three wagons can therefore stand at the north ramp without implying that the Köf can move all three together into that approach. Ramp capacity and shunting capacity answer different questions.
I have not imposed a universal coupling allowance. The actual models determine their occupied length and whether a close fit is workable. The arithmetic identifies a possible arrangement; physical testing has to establish the result.
The 295 mm limit also needs its proper context. When Berliner Ring connects to the rest of the layout, a transfer can continue along that route. It is not a terminal pocket into which every arriving train must fit.
What the Earlier Trials Can—and Cannot—Tell Me
The earlier Timesaver exercises remain useful records of how the design developed. They investigate wagon order, locomotive escape, temporary occupation and the effect of approaching from different ends.
Their track arrangement is also a model compromise. In particular, the later Badenhop/Löbl runaround must not become evidence for an equivalent facility in 1984. The September historical reassessment makes that distinction important.[1][4]
I therefore keep the two questions separate: does the agreed trial arrangement work, and does its infrastructure suit the historical setting I now want to build? An answer to the first cannot settle the second. If a connection changes, the affected movements need to be traced again.
Heibo requires the same treatment. The trial instructions allow its siding to be used within defined limits, but that permission belongs to the exercise. It does not resolve the historical opening date discussed in Part 2.
This is how I can retain the useful lessons from an earlier plan while allowing research to improve the project.
An Operating Session with a Reason Behind It
My default trial arrangement connects to Verden Süd through Berliner Ring, with Badenhop at the terminal end. Transfers in both directions are locomotive-first; local shunting can involve pushing and pulling. Reversing the module arrangement requires an explicit scenario choice.[4]
That makes the return journey part of the plan from the beginning. Delivering the last wagon is not enough if the transfer locomotive is left on the wrong end of its collection.
Temporary storage also has limits. The instructions allow staging in suitable sidings outside the Effem factory tracks and Löbl, provided the customer’s work and the next route remain possible. Effem’s holding tracks serve its own factory work. The Köf has no permanently prescribed parking place; it needs an accessible position compatible with the wagons present.
Verden Süd supplies the wider context even before that module is built. It can act as the session’s formation and collection point. The factory exercise should not gain an apparently efficient solution by leaving uncounted sorting or locomotive movements there.
For a meeting, the operating arrangements will also have to identify authority, shared-route limits and communication between crews. A gap in traffic does not automatically authorise the factory locomotive to occupy the line.
From a Proposed Sequence to a Working Module
The movement records are useful because they make assumptions visible. Each uninterrupted movement has its own entry; a reversal starts another. Wagon order, locomotive position and the route left available afterwards all matter.
The recorded simulations remain proposed tabletop sequences. They have not established a physically tested minimum-movement solution.[4]
The next stage is to try representative cases on the built module: an occupied ramp, an awkward incoming order, a collection that needs the locomotive to change ends, or a wagon group close to a clearance limit. Those are the situations most likely to expose a weakness in the plan.
I will judge them by whether the work is understandable and repeatable, as well as whether it can be completed. Fewer movements are useful only if the comparison includes the whole job and leaves the railway ready for what comes next.
The model will never contain the whole Effem business. It can, however, show a recognisable part of its daily work. After following the company from the consumer’s shopping decision to the loading ramp at Verden, that is the part I want to bring to life: a factory whose requirements give the railway something to do.
Sources and Project Notes
- From a 1990s Scene Back to 1984, 18 September 2026. Source for the revised historical anchor and reassessment of later infrastructure.
- VWE N-RE module overview, consulted 22 September 2026. Source for the construction stages, omitted internal crossovers and track specification. Customer lists on a general overview do not establish service in every modelled year.
- Everyone on Stage for “Effem” Dress-Rehearsal, 8 August 2026. Evidence of the physical planning rehearsal, not a completed operating test.
- Effem / Verden Süd — FREMO session and crew instructions, working draft 0.7, 14 September 2026, current saved revision. Authority for the dimensions and conventions of the numbered trial plan. Those conventions are model instructions, not a historical VWE rulebook, and predate the 18 September historical reassessment.
- Parts 1 and 2 of this series provide the business explanation and factory chronology. Their qualifications remain applicable here, particularly to the northern entrance, Heibo, historical traffic figures and the current absence of Effem traffic on the VWE.
Draft position: 22 September 2026. Construction intentions, visual rehearsals, proposed movements and historical evidence are distinguished throughout. Final geometry and physical operating performance remain subject to the continuing build and tests.
