The “Effem” module is finally beginning to take shape. I am now satisfied with the AnyRail track plan and can move on to the next milestone: transferring the plan onto the module ready for track laying.

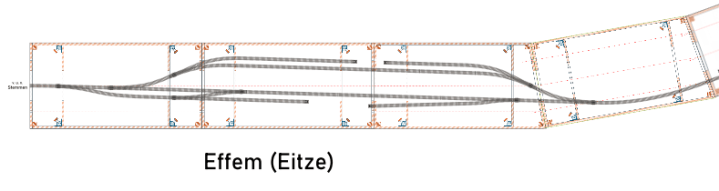

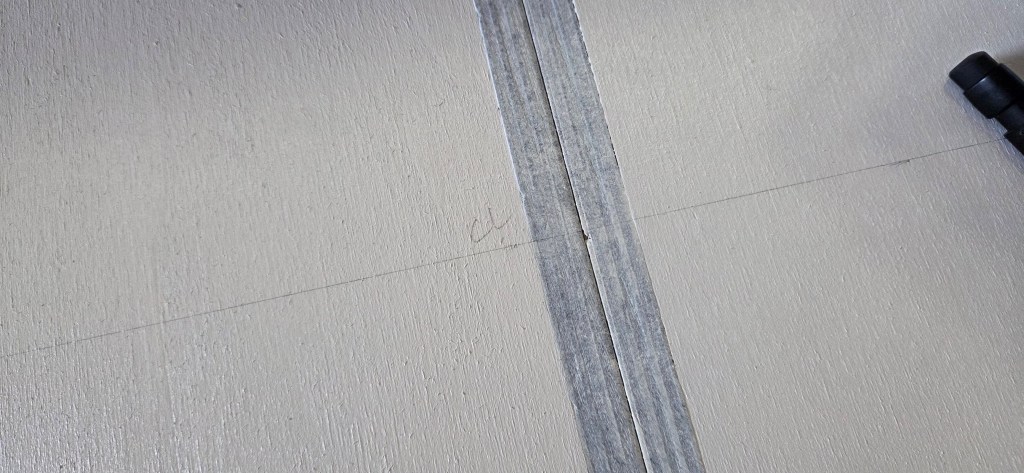

As mentioned previously, I added three reference guidelines (red dashed lines) to the drawing to help position the Peco flex track and turnouts accurately. These can be seen in the AnyRail drawing above. The most important of these is the centre guideline, located 200 mm from either side of the module. I have also marked this line on the baseboard as “CL (Centre Line)“.

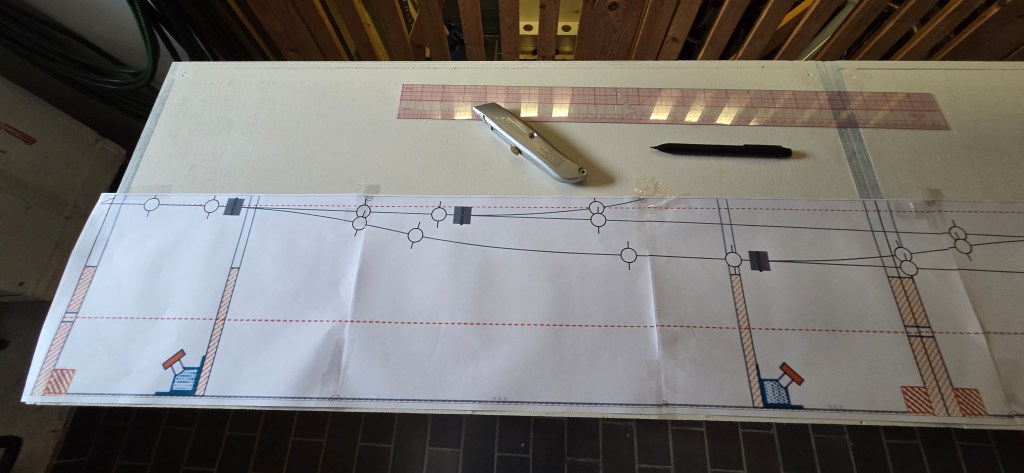

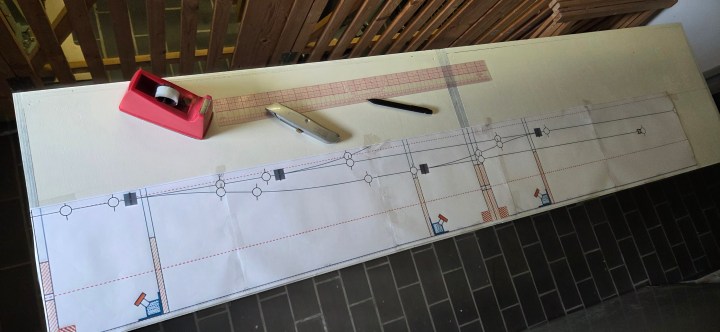

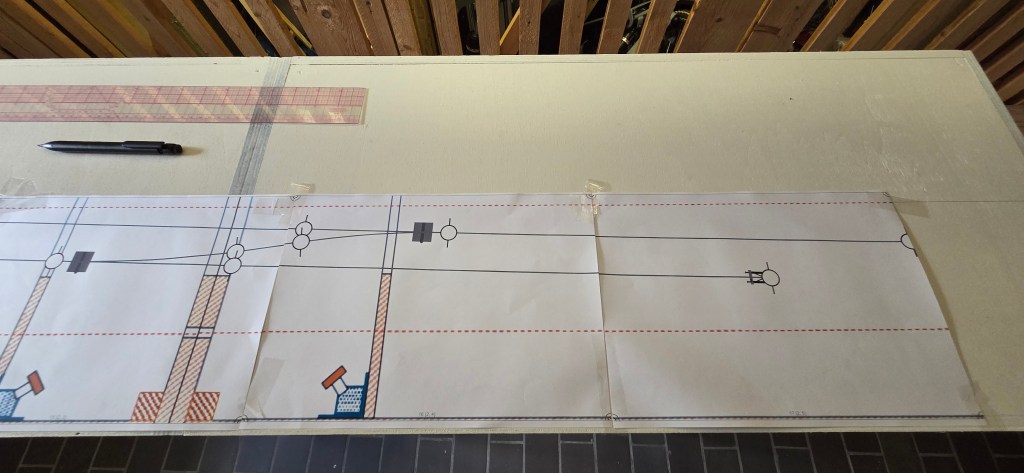

To transfer the track plan, I printed the AnyRail drawing at 1:1 scale with the red centre guideline included and aligned it with the centre line marked on the baseboard. You may notice slight misalignments between some of the printed pages. This is caused by the way AnyRail tiles and compresses large drawings for printing. For this reason, the red centre guideline must always be aligned with the centre line on the baseboard, rather than relying on the page edges.

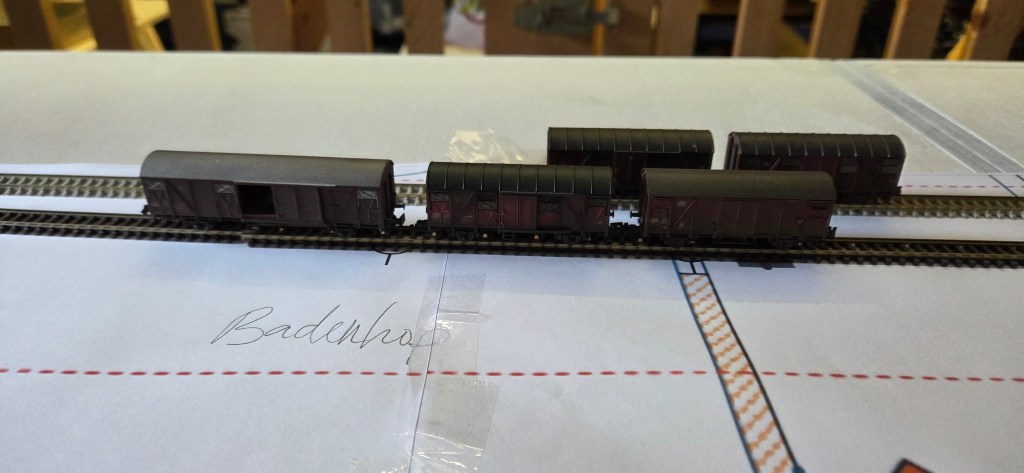

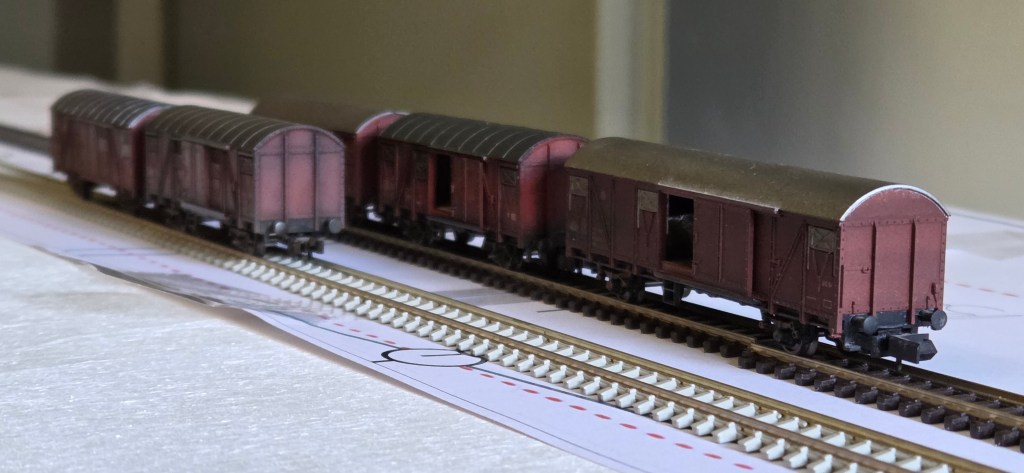

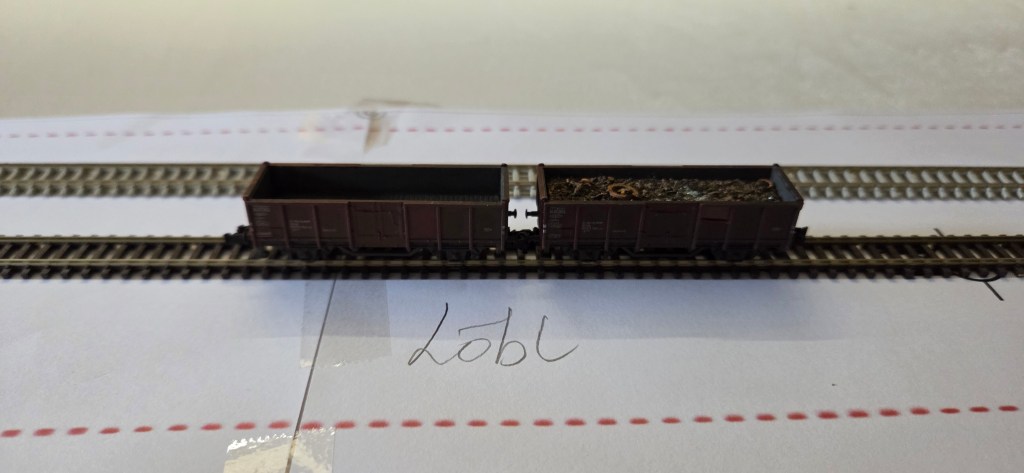

With the Badenhop/Löbl track plan now transferred to the baseboard, I have a much better impression of how the available space will be used, not only for the track layout but also for buildings, roads and other scenic elements at ground level.

The remaining sections of the Effem track plan will be transferred in the same way. Peco turnout templates also make it much easier to position the turnouts accurately before installation. Once the turnouts are in place, they will be connected with flex track to complete the track layout. The next step is therefore to install the turnouts.

---
