Update 12.09.26: Small updates to my Kuhweg module.

What exactly does “technically operational” mean? As far as I know, there are no written acceptance criteria that define this term. Based on my previous experience of building modules, together with discussions with experienced FREMO members from N-RE and other groups, I use two practical checks before regarding one of my modules as technically operational:

1. It connects perfectly to adjacent modules using the group’s standard end profile. The module ends fit together correctly, and the track—whether single or double track—is aligned accurately so that trains can pass through without derailments.
2. The DCC wiring functions reliably, allowing trains to run smoothly across module joints without interruptions or short circuits.

Whether a module is fully landscaped or not has no influence on the operation of a FREMO arrangement. Of course, nobody wants to see bare plywood or an open-frame module where locomotives or wagons could fall onto the floor. However, scenery takes both time and inspiration. I have seen perfectly operational modules remain without scenery for well over a year while their owners gradually completed the landscape.

Based on these unwritten rules, I considered my “Kuhweg” module to have reached its first technically operational milestone.

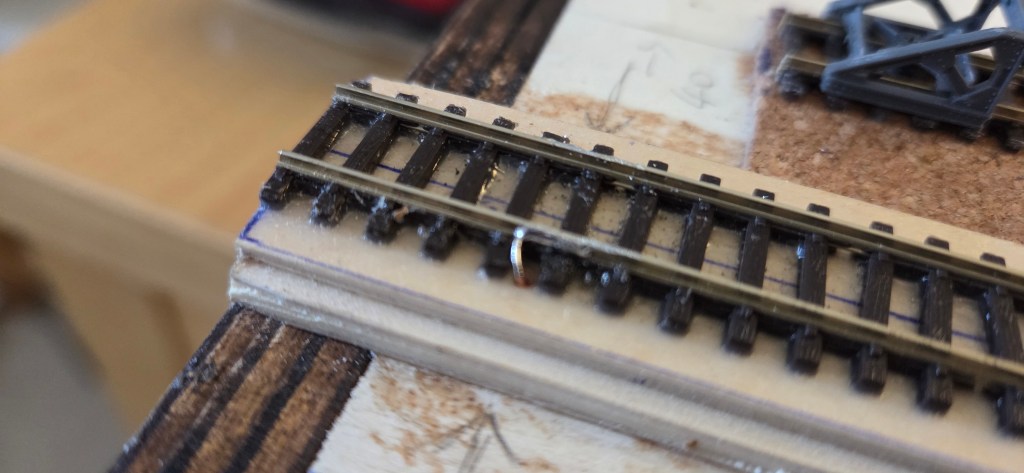

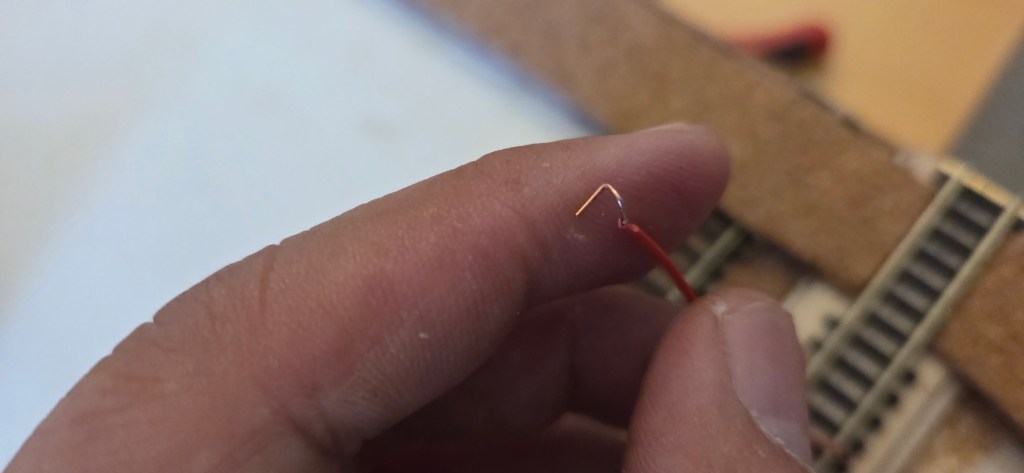

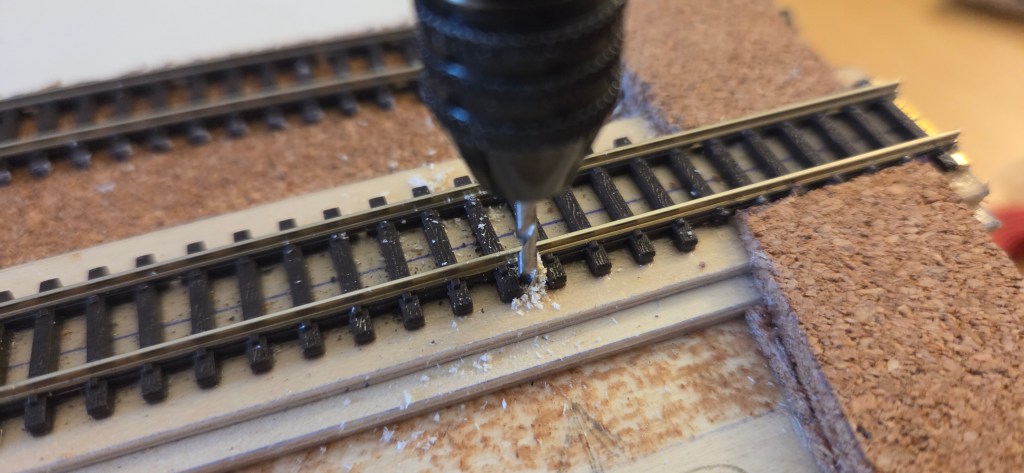

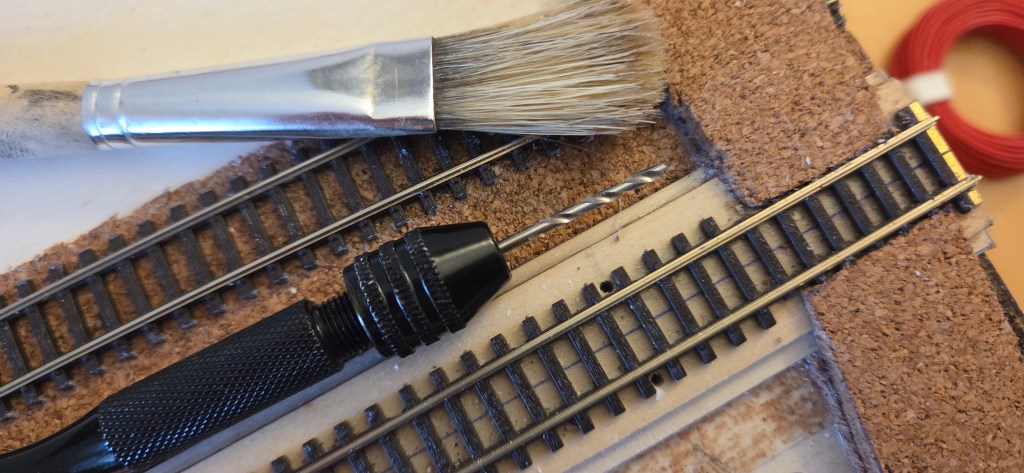

I spent a few hours today wiring the module. First, I drilled small holes between the sleepers for the feeder wires. I then soldered 0.5 mm² solid copper feeder wires to the outside of the rails. Before soldering, I bent the exposed ends into small hooks, making it much easier to hold the wire in place while soldering it to the rail.

I still need to practise soldering, so I hope my wiring will improve over time. Although Kuhweg has only 400 mm of track, I deliberately provided two pairs of feeders rather than just one. This gives me some redundancy in the electrical supply, which I consider particularly useful when running short-wheelbase locomotives such as the Köf II.

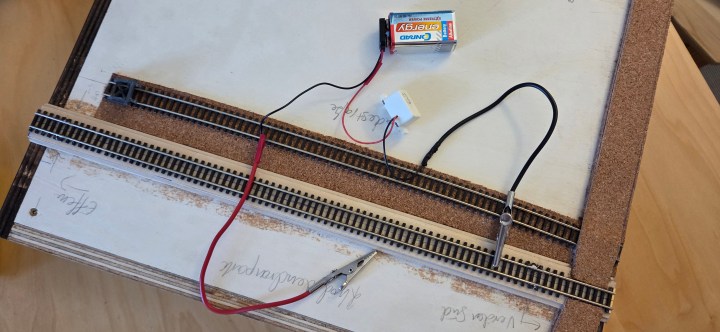

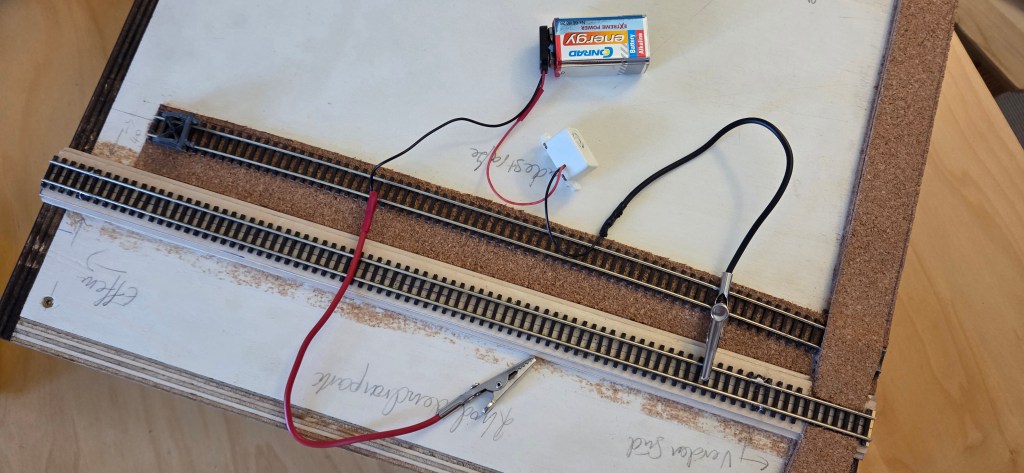

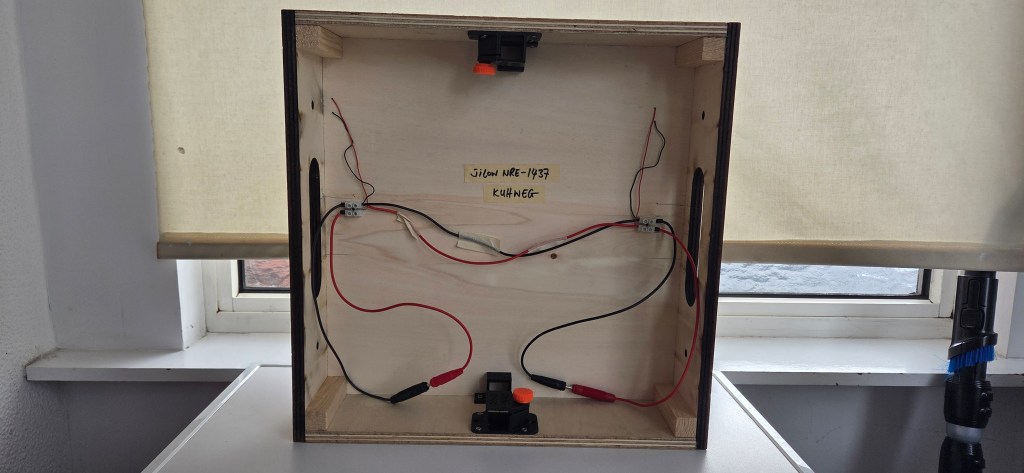

Finally, I tested every electrical connection, both at the rails and at the terminal connectors underneath the module, using a simple continuity tester (buzzer) that I built almost ten years ago. When a complete electrical circuit is present, the buzzer sounds immediately. If there is no sound, it confirms one of two things: either the rail isolation is working correctly where it should be isolated, or the two rails remain properly separated without an unintended short circuit.

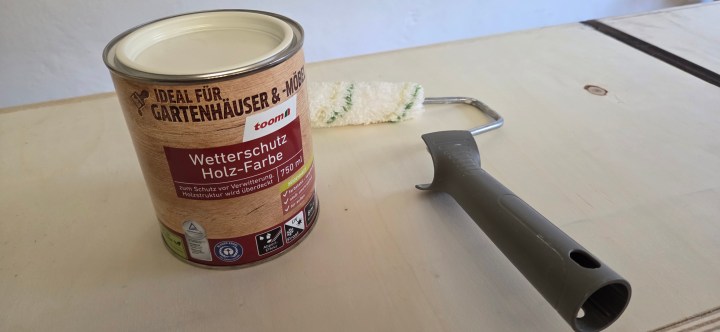

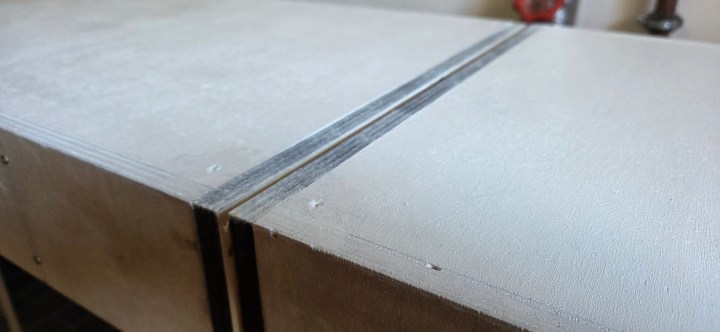

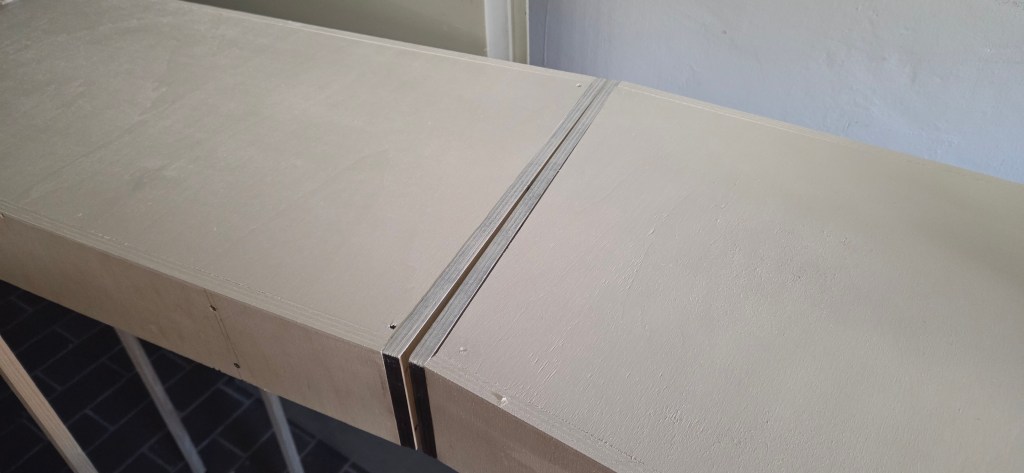

Until the next FREMO N-RE meeting in November, I still have about three months to complete the scenery while continuing work on the “Effem (Eitze)” module. In the meantime, all five Effem/Kuhweg module segments have received their two coats of protective paint. This will help protect the plywood from moisture during the ballasting process. I deliberately chose an off-white (ivory) colour because it makes layout markings and construction notes much easier to see during track laying.

After Summer Break: Small Updates

Since my last post about the Kuhweg module, I took a break from module construction to focus on work and enjoy a two-week summer holiday in Malta—my second visit.

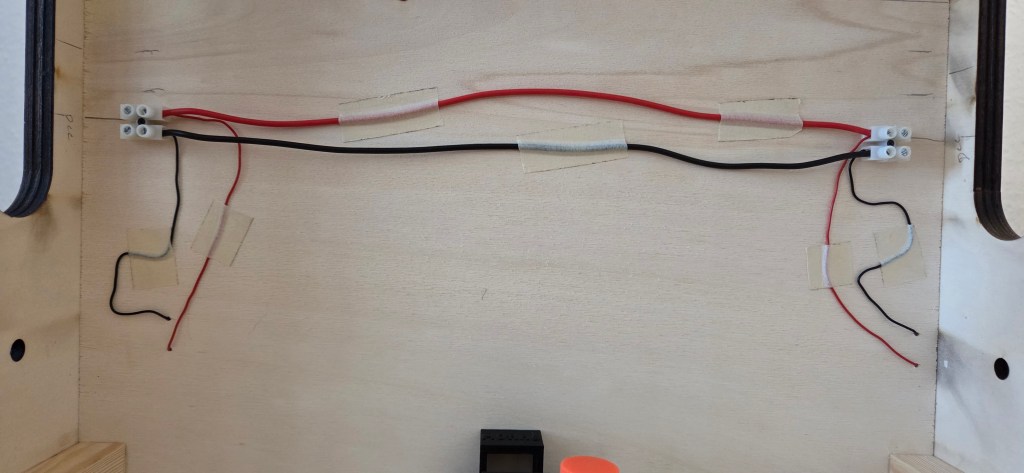

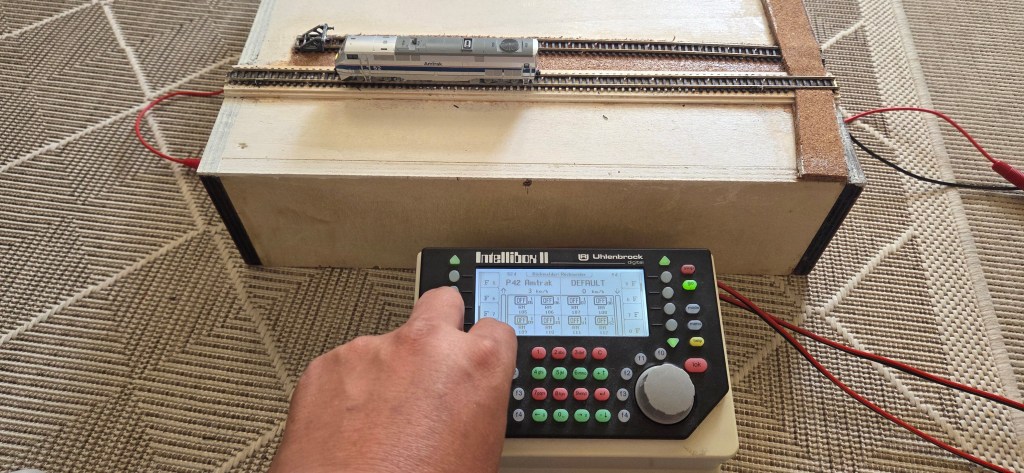

The internal wiring of the Kuhweg module had already been completed in early August. Today, I finished the inter-module connections and finally put everything to the test with my faithful Kato P42 Genesis Amtrak locomotive, which has been in my collection since 2006.

I ran it at crawling pace, and it performed well. All the feeders provided smooth and reliable power to both rails across the modules.

The Kuhweg module is now ready for its first FREMO N-RE meet in Volkach this November.

---

DEUTSCHE VERSION

Verden-Walsroder Eisenbahn (VWE): Modul „Kuhweg“ technisch betriebsbereit (Updated)

Update vom 12.09.2026: Kleine Fortschritte an meinem Kuhweg-Modul.

Was genau bedeutet eigentlich „technisch betriebsbereit“? Schriftlich festgelegte Abnahmekriterien gibt es dafür meines Wissens nicht. Nach meinen bisherigen Erfahrungen im Modulbau sowie nach Gesprächen mit erfahrenen FREMO-Mitgliedern aus der N-RE-Gruppe und anderen Gruppen orientiere ich mich an zwei praktischen Kriterien, bevor ich eines meiner Module als technisch betriebsbereit betrachte:

1. Es lässt sich gemäß der jeweiligen Modulnorm sauber mit den benachbarten Modulen verbinden. Die Modulübergänge passen exakt zusammen, und die Gleise – egal ob ein- oder zweigleisig – sind so präzise ausgerichtet, dass Züge ohne Entgleisungen darüber fahren können.
2. Die DCC-Verdrahtung funktioniert zuverlässig, sodass die Züge ohne Unterbrechungen oder Kurzschlüsse über die Modulübergänge fahren können.

Ob ein Modul bereits landschaftlich gestaltet ist oder nicht, spielt für den Betrieb eines FREMO-Arrangements zunächst keine Rolle. Natürlich möchte niemand eine nackte Sperrholzplatte oder ein offenes Rahmenmodul sehen, bei dem Lokomotiven oder Wagen im schlimmsten Fall auf den Boden fallen könnten. Der Landschaftsbau braucht jedoch Zeit – und manchmal auch die richtige Inspiration. Ich habe schon Module gesehen, die über anderthalb Jahre lang ohne Landschaft erfolgreich im FREMO-Einsatz waren.

Nach diesen „ungeschriebenen Regeln“ hatte mein Modul „Kuhweg“ für mich damit den ersten Meilenstein „technisch betriebsbereit“ erreicht.

Heute habe ich ein paar Stunden damit verbracht, das Modul zu verdrahten. Zunächst bohrte ich kleine Löcher zwischen den Schwellen für die Einspeiseleitungen. Anschließend lötete ich 0,5-mm²-Kupfer-Volldrähte seitlich an die Schienenprofile. Die abisolierten Drahtenden bog ich vorher zu kleinen Haken, damit sie sich beim Löten leichter an der Schiene fixieren ließen.

Beim Löten muss ich zwar noch etwas üben, aber ich bin zuversichtlich, dass sich die Qualität meiner Lötstellen mit der Zeit verbessern wird. Obwohl „Kuhweg“ nur 400 mm Gleis besitzt, habe ich bewusst zwei Einspeisepunkte statt nur eines vorgesehen. Damit habe ich etwas Redundanz bei der Stromversorgung, was ich gerade beim Betrieb kurzer zweiachsiger Lokomotiven wie der Köf II für sinnvoll halte.

Zum Abschluss überprüfte ich sämtliche elektrischen Verbindungen – sowohl direkt an den Schienen als auch an den Anschlussklemmen unter dem Modul. Dafür kam ein einfacher Durchgangsprüfer mit Summer zum Einsatz, den ich vor fast zehn Jahren selbst gebaut habe. Ist der Stromkreis geschlossen, ertönt der Summer sofort. Bleibt er stumm, kann das zwei Ursachen haben: Entweder befindet sich die Messstelle an einer Stelle, an der die Schienen bewusst elektrisch getrennt sind, oder die beiden Schienen sind korrekt gegeneinander isoliert und es besteht kein Kurzschluss.

Bis zum nächsten FREMO-N-RE-Treffen im November bleiben mir noch rund drei Monate, um die Landschaft zu gestalten und gleichzeitig am Modul „Effem (Eitze)“ weiterzubauen.

Inzwischen haben alle fünf Segmente von Effem/Kuhweg ihre zwei Anstriche mit einer wetter- und feuchtigkeitsbeständigen Farbe erhalten. Dadurch wird das Holz beim späteren Einschottern besser vor Feuchtigkeit geschützt. Als Farbton habe ich bewusst Elfenbein gewählt. Auf der hellen Oberfläche lassen sich Markierungen und Hilfslinien für den Gleisbau deutlich besser erkennen als auf unbehandeltem Holz.

Nach Sommerpause: Kleine Updates

Beim Kuhweg-Modul geht es nun endlich weiter. Seit meinem letzten Beitrag hatte ich eine Pause vom Modulbau eingelegt, um mich auf die Arbeit zu konzentrieren und zum zweiten Mal einen zweiwöchigen Sommerurlaub auf Malta zu verbringen.

Die interne Verkabelung des Kuhweg-Moduls hatte ich bereits Anfang August abgeschlossen. Heute habe ich auch die Verbindungen zwischen den Modulen abgeschlossen und alles mit meiner treuen Kato P42 Genesis von Amtrak getestet, die bereits seit 2006 zu meiner Sammlung gehört.

Ich ließ die Lok im Kriechgang über die Gleise fahren, und sie lief einwandfrei. Sämtliche Einspeisungen versorgten beide Schienen über die gesamte Strecke zuverlässig mit Strom.

Damit ist das Kuhweg-Modul bereit für seinen ersten Einsatz bei einem FREMO-N-RE-Treffen im November in Volkach.
